Самодельная MIDI система для баяна или гармони

Андрей, сделаю. Но пока дело идёт медленно.

Константин, там всё просто. Достаточно открыть файл ino в Arduino IDE, отредактировать его под свой инструмент (по инструкции) и прошить плату (Нажать кнопку Загрузка).

У кого-нибудь ещё пожелания появились по прошивке Arduino Nano? Чего ещё по функционалу не хватает?

Александр приветствую! мне только датчика давления не хватает, беспроводную связь никак не испытаю модули из китая пришли, время только не хватает.
а по поводу питания , я запитал от лития на 3,6 вольт через преобразователь MT3608 DC-DC,
и контролер заряда разряда
ru.aliexpress.com/item/2A-booster-board-...28V/32317989278.html
ru.aliexpress.com/item/Smart-Electronics...ule/32500030748.html
проблем вроде нет , помех не ловит ардуинка не виснет

Дмитрий, спасибо за ссылки. Это то что нужно для того чтобы доделать зарядник и источник питания.
Я поставил такую же микросхему заряда, а вот с поднимающим преобразователем всё не так просто оказалось. Микросхема из PowerBank'а не подошла. Она включается, когда ток разряда около 0.5А, а гармонь столько не потребляет.
Ну и самая главная проблема в том, что эта микросхема не защищает батарею от полного разряда.
А то что продают по вашей ссылке - идеально подходит. Там и зарядник и защита и отдельно преобразователь.

В следующей версии платы сделаю возможность установки как внешнего питания (китайского), так и запайку этих же деталей на мою плату.

Датчик давления должен легко подключиться, у нас как раз на плате два аналоговых входа осталось.
Можно будет ещё педальку подключить. Никому не попадалась заводская педаль с потенциометром? Педаль от цифрового пианино это просто кнопка, она не подходит.
Педаль от швейной машинки конструктивно подходит, но нужно переделывать.

Времени не хватает катастрофически. Наверное, я не дочитал. Не понял позволяет ли прошивка подключить к основному басу на левой руке кроме голоса барабан(например бочку), а к аккорду-,например, тарелки.Это "бум-ца-ца" очень нравилось публике.

В программе матрица chan[10][8] позволяет назначить ноту на один или два канала одновременно.
Если заданы два канала, то на один из каналов можно поставить голос, а на второй барабан (один из инструментов с номером 0..127)
Нужно будет поменять для L7..L9. Например, если у вашего инструмента 0x11 соответствует кнопкам баса, то во всех элементах матрицы вместо 0x11 ввести 0x14.
Бас будет на 1 и 4 канале.После чего 1 канал настроить на мелодию, а 4 канал настроить на барабан.

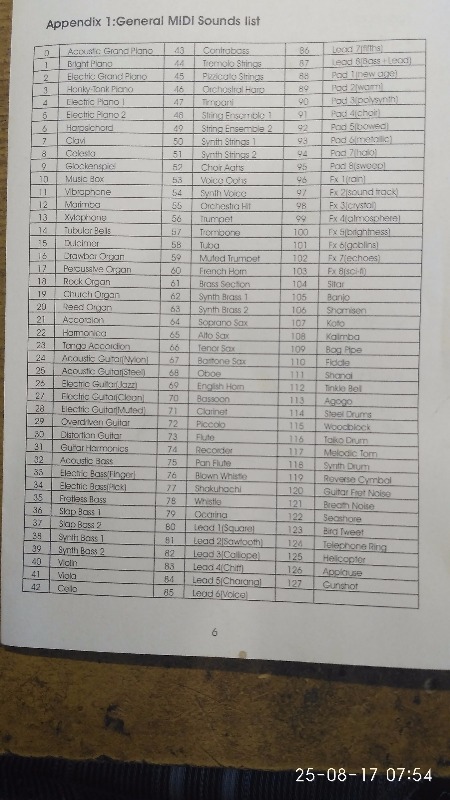

Если кто-то знает, подскажите. Под каким номером инструмента в MIDI находится набор ударников? Я никак найти его не могу. Либо его просто нет в Midiplus MiniEngine USB.
Есть такой MIDI инструмент у которого каждая нота это отдельный ударник. В гармони Бутусова есть возможность выбора это ноты.

с 32 по 39

у меня белая коробочка миди про
