Изготовление грифа

imageshost.ru/photo/1768129/id2916300.html

Александр, я никогда не изготовлял грифов для гармони, но с деревом работать умею.
Такая "рассыпуха" не подойдет.
Объясню теоретически, возможно, впоследствии подготовлю чертеж.
Для грифа достаточно три продольных детали:
1. Тело грифа, в котором насквозь фрезеруются поперечные пазы для коротких клавиш, т.е. через один;
2. Приклеивается продольная планка, закрывающая профрезерованные пазы;
3. Фрезеруются насквозь пазы для длинных клавиш (снова через один);
4. Приклеивается продольная торцевая планка грифа.
5. Накаком-то из этапов проводится фрезеровка поверхности (той, на которой рычаги с кнопкками) для придания соответствующего профиля. Здесь возможны варианты, в зависимости от применяемых инструментов и технологий.
6. Последними операциями оформляются верхний и нижний края грифа.
При таком подходе гриф намного легче изготовить и, главное, он будет намного прочнее,
чем состоящий из множества деталек.

Сергей, именно так гриф и делали (по крайней мере у меня такой).

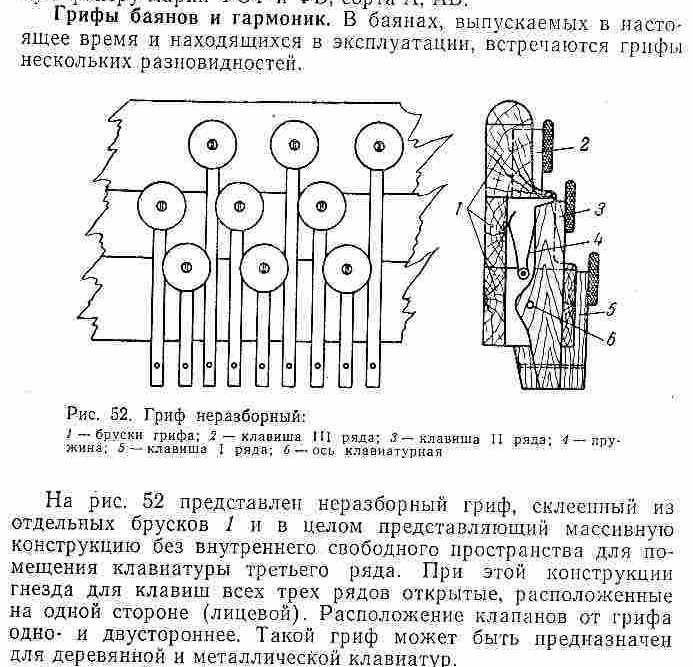

Вот вырезка из книги по ремонту баянов и гармоник с конструкцией грифа:

Сергей,я тоже работал с лесом и столяром,сейчас хожу в столярку к друзьям,там оборудование 50ых годов,летом куплю станки и буду пытаться чтото делать,а пока так,за замечания спасибо,учиться не стыдно и не вредно

Александр, обратите внимание на чертеж. Заготовка грифа специально сделана клееной из отдельных брусков -позиция 1. На каждом брусочке показана сердцевина и радиально расходящиеся штрихи к наружному (оболонному) слою древесины. Каждый отдельный брусочек стремится при изменении влажности изменить свою форму -изогнуться. Собирая брусочки для склейки их нужно складывать так, чтобы стремление изогнуться отдельных брусков друг друга компенсировали. Для этого у одного брусочка сердцевина справа, у второго слева, у третьего справа и т.д. При изменении влажности изгибы брусочков взаимно компенсируются и в целом гриф если искривится то минимально.
Ведет (изгибаются) те детали корпуса гармони и гриф которые выполнены из цельной заготовки.
При желании изготовить качественными (стабильными) другие деревянные детали гармони, включая деки, корпуса - рекомендуется применять данную технологию.
P.S/
Раньше технология склейки щитов из малых заготовок была дороговатой и предприятия выбрали альтернативу - корпуса и деки стали делать из фанеры.
Сегодня есть автоматизированные линии по изготовлению клееных мебельных щитов и возможен возврат к качественному натуральному деревянному корпусу гармони.
Владимир Абрамов.
