5-голосая гармонь из 4-х голосой

александр пишет: Вот один из вариантов, у нас называют " широбокий" резонатор, или " широбокая" гармонь, по фамилии мастера, а так же по тому, что резонатор действительно широбокий. Про лежачки- в лежачках, если снимите- увидите тоже самое, просто резонатор лежит.
Раньше подбиралось все эксперементально, но зачем, если оптимизирвав сечения все будет огонь? Просто посчитать чуть чуть.

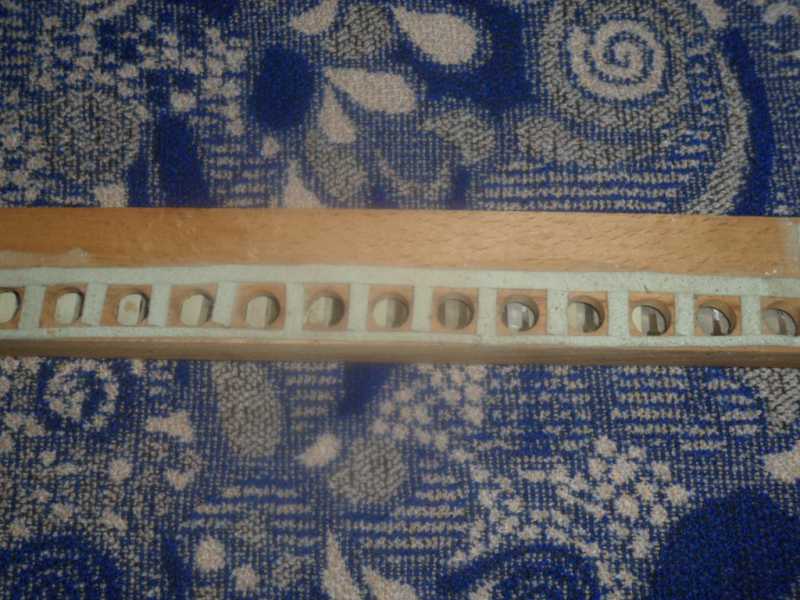

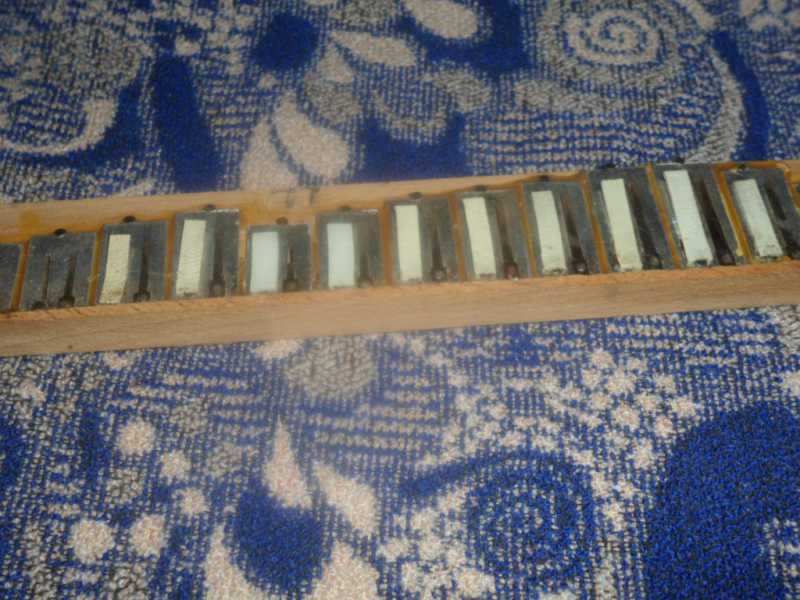

На рисунке видно, как можно чуть увеличить ширину подклейкой палочек из толстого шпона, фанеры, можно линейки деревянные в 2-3 ,если гамонь конструктивно не позволяет сделать широкий вариант, то можно сделать с проствкой треугольного профиля. Затченным надфилем погрызть перегородку и т. п.Рисунок схематичный. Расчёт в любом случае необходим. На фото " широбокий" вариант Широбокова

на лежачках сам делал гармонь,никаких резонаторов там нет,можно сказать планки лежат на корпусе (на деке ,кому как удобнее говорить) резонатор(голосовой блок)нужен лишь для того,чтобы больше поместить планок и всё,высчитывать там не надо никакой объём,больше не сделаешь, в гармонь не влезут,лишь бы не мешало язычку

Александру Огркову про лежачки.
Ещё раз повторюсь-все там тоже самое, рзберите, и увидите. Отверстие там находится у основания язычка, и полость просто более короткая, и из за этого меньшего сечения.
Сечение и длина взаимосзависимые величины в данном случае.
На саратовских и прочих-где планки лежачие прям к полукорпусу приделаны- есть там выдолбленные те самые полости тоже по той же самой причине.

Это только кажется, что на лежачках воздух прям на голос дует, то самое явление " отрезания струи" происходит у самого конца язычка, от туда же происходит та самая волна, и суммарная длина канала этого и сечение тоже там не спроста.

Можно все проигнорировать и действительно просто через отверстие запитать ещё голос. И все будет работать.
Ещё раз повторюсь, все зависит от целей такой реконструкции.

Просто в одном случае - можно с успехом коров гонять по деревне, а в другом.....слышали когда нибудь про электролиз? Так и вот, с его помощью, защитив язычек, естественно, осаждают металл на планку, минимизируя зазоры, подгоняют потом все прецизионно, или по старине лудили с этой же целью, плюс оптимизация каналов, эбонитовые или резиновые накладочки на механику баса, да кнопки басовые чтоб не шуршали дырки то пошире из нутри, да направляйки из войлока хорошего, да залоги, как я говорил, да под лаечку клапанов войлок тоненький, а то и вовсе клапаны ...

А потом в руках гармониста хорошего така гормонь......... И все дивятся,
Тут конечно профессианализм у них, но инструмент соответствовать должен.

упс

Разговор идёт, вообще-то, о том, что в отличие от струны, которая сама не производит достаточный звук, но вызывает резонанс в звукопроизводящем корпусе гитары, язычок производит звук сам. Возможно, его колебания вызваны резонансом, в свою очередь вызванного воздействием на него.
То есть сам язычок и есть то самое резонирующее устройство, вроде корпуса гитары. Что же вызывает его резонанс? Пропуск воздуха?
Что происходит в "резонаторе"? И почему язычок звучит безо всякого резонатора? И так же громко, и почти в той же частоте?

(Вышеизложенные мысли - лишь ответ на долгие объяснения о расчёте резонирующих поверхностей.)
