Самодельная MIDI система для баяна или гармони

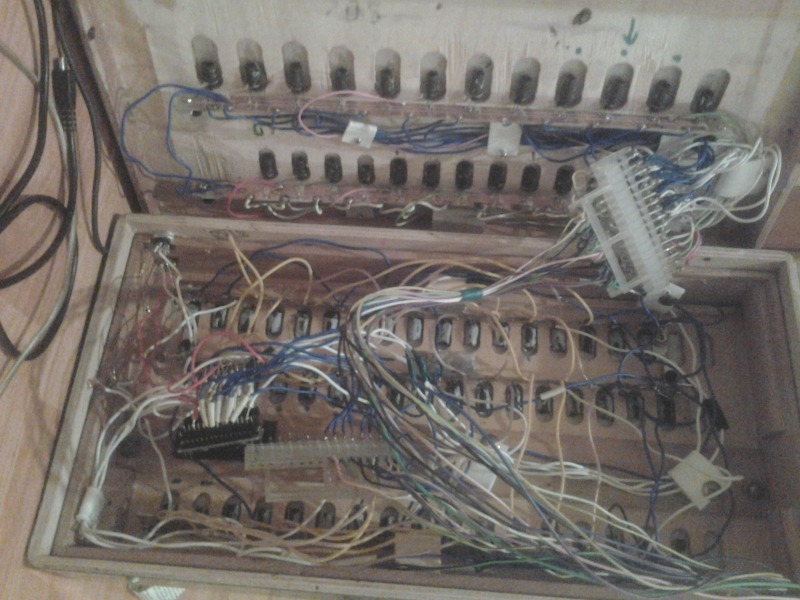

Костя пишет: Вышел на финиш,

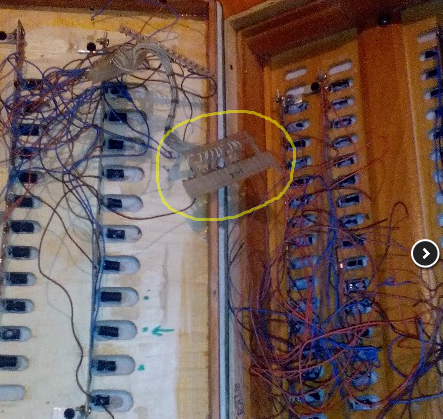

А пожскажите, что это за штука? Неужели вы нашли колодку на монтажный провод?

Максимй пишет: Александр, не могли бы вы рассказать принцип, по которому припаяны датчики холла на плате в гармони? .

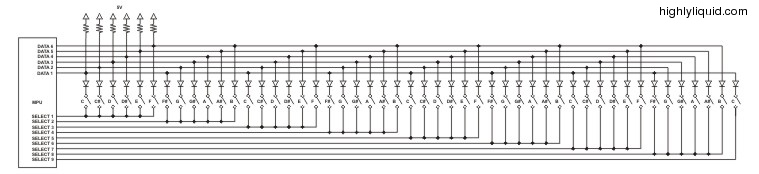

Вот, посмотрите эту схему. Только в вашем случае вместо выключателей - датчики Холла и к каждому из них еще линия питания. Но принцип такой.

Это разьем , оторванный от древнего электробаяна. Я просто соединю половинки через него для удобства последующего ремонта. Чтобы спокойно разобрать пополам и работать с одной половинкой не боясь оторвать какой-нибудь провод.

Здравствуйте, у меня магниты отдаляются при нажатии, отредактировал по подсказке
Если делать инверсию сразу всех датчиков, то достаточно будет просто проинвертировать байт данных, считываемый с датчиков.
После строк:
data |= PINC & ((1<<D0_PC0) | (1<<D1_PC1) | (1<<D2_PC2) | (1<<D3_PC3) | (1<<D4_PC4) | (1<<D5_PC5));
data |= PIND & ((1<<D6_PD6) | (1<<D7_PD7));
Добавить:
data=~data; // Инверсия байта данных
Но проверку не проходит. Где именно впечатать - в той же строке или в следующей? Еще какие нибудь символы должны быть? А что, если эта прошивка под датчик давления, у меня звучать без него вообще будет?

Костя. Должно быть так:

Огромное спасибо Александру и Андрею, вчера проверил , правда без звука - все работает, и бас и аккорд, висит пара нот в правой руке, но на днях куплю винт и восстановлю ноут и разберусь уже, я не надеялся вообще, что сам справлюсь с такой задачей, умея паять только микрофонные шнуры.Получилось страшненько, но если будет время, переделаю начисто. Но возник еще вопрос. Я играю еще и на педали правой ногой, отбиваю бочку -рабочий, носок -бочка, пятка - рабочий. Если я вынесу два датчика в педаль, а третий на подбородок на тарелку то как мне назначить именно эти три ноты на еще один миди канал?
