Раскладка гармони с заёмом

Добавил на схему ось вращения рычагов кнопок и скобки для проволоки механики.
Это (как и предыдущий) не совсем плоский рисунок, как бы 3D.

Спасибо! Я,в общем,так и представлял себе этот заем. Просто не рассмотрел эту схему внимательно и поторопился с вопросом.Но все же,что такое "полный заем"? Программу Adobe Image Styler скачать не удается.Она старая и на Windows 8 не работает.

Николай Писарцев пишет: Спасибо! Я,в общем,так и представлял себе этот заем. Просто не рассмотрел эту схему внимательно и поторопился с вопросом.Но все же,что такое "полный заем"? Программу Adobe Image Styler скачать не удается.Она старая и на Windows 8 не работает.

У меня пока Windows ХР, привык и пока работает.
Гармонь Конькова в руках не держал, только фотографии видел.
В раскладке до-мажор для ноты до третьей октавы добавляются заёмные голоса, а выше уже нет.
Вероятно, чтобы резко не прерывалось, на резонаторе добавляю камеры для ре и ми.
Ре разглядел более уверенно, а ми под грифом не видно, но логично, что должно быть ми.
Дальше уже слишком высоко, поэтому добавлены всего две группы.

Владимир, спасибо за отличный рисунок. Под раскладкой я подразумевал (как обычно) раскладку голосов. С механикой по фото (да и по своей гармони, правда, не такой мудрёной, проще разобраться.
А вот голоса, эти "ступеньки"... Правда, только фото из интернета и недостаёт картинки всех голосов.


Помещу уж все фото, есть чем полюбоваться.

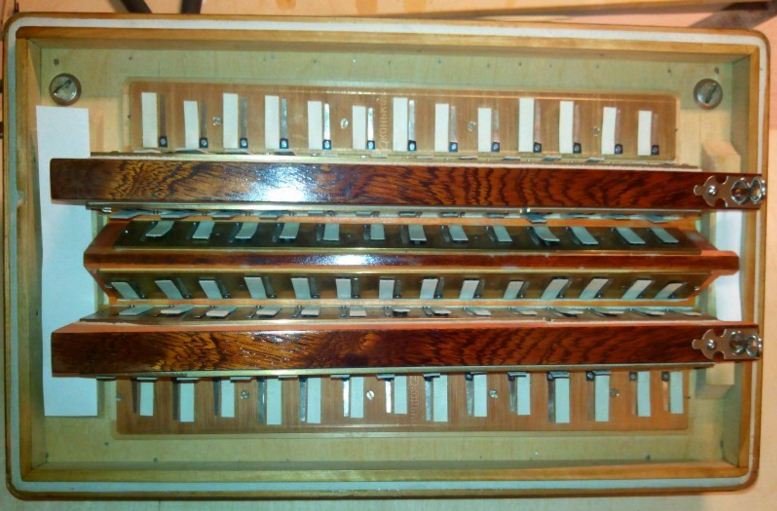

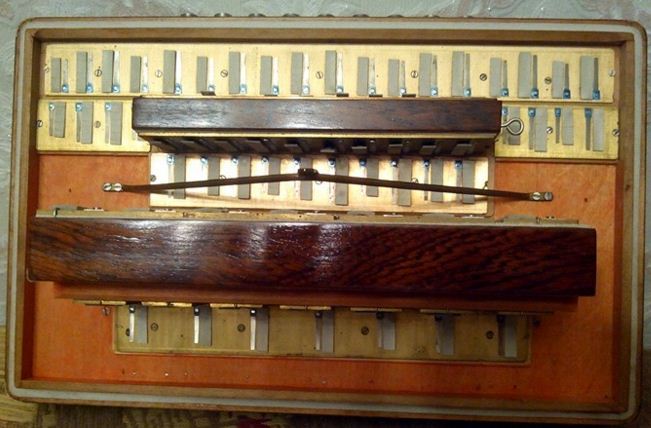

Правая сторона - четырёх гололосая гармонь.
Обычная раскладка, для каждой тональности своя.
Добавлены, как я предполагаю две группы для до мажор это ре и ми.
Для верности продуть верхние три кнопки и самые высокие голоса (в какой октаве).

По фото это не сделать

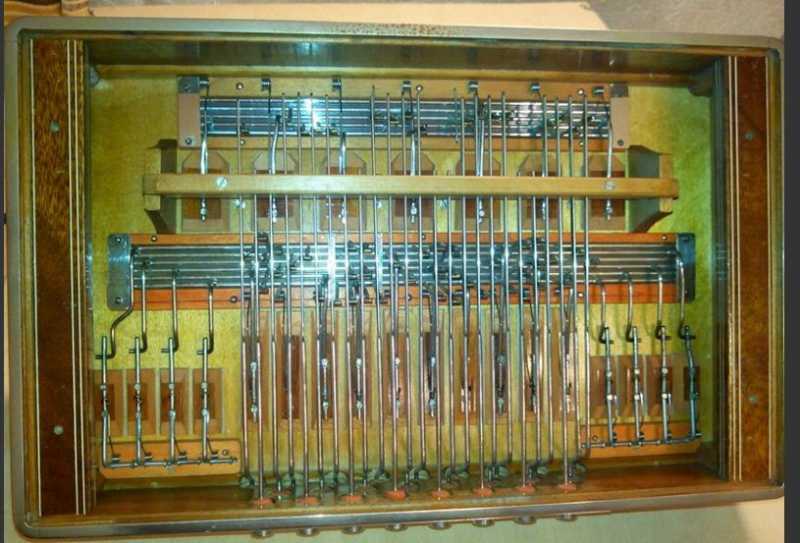

Вот левая сторона интересней. Трудно на фото разглядеть.
В руках бы подержать, несколько минут и все быстро станет ясно.

Я кажеться понял в чем "фишка" левой, басовой, механики гармони Конькова.
У Вас нет ещё какой либо фотографии? Если нет, то жаль, конечно.

Можно попробовать по этим фото нарисовать схему, если кому интересно.
