Раскладка гармони с заёмом

Michael Berenstein пишет: Теперь, глядя на фото, я заметил заём. А чего вы хотели, я его раньше никогда не видал в деталях. То есть в двух октавах играет 8 голосов, а в последней - 4?

Не всегда так. Есть т.наз. полный заём, там всё сложнее. Обратите внимание на количество клапанов на правой стороне - 13 и 14.

Друзья, а кто-то может выложить раскладку такой гармони ? Интересно бы разобраться.

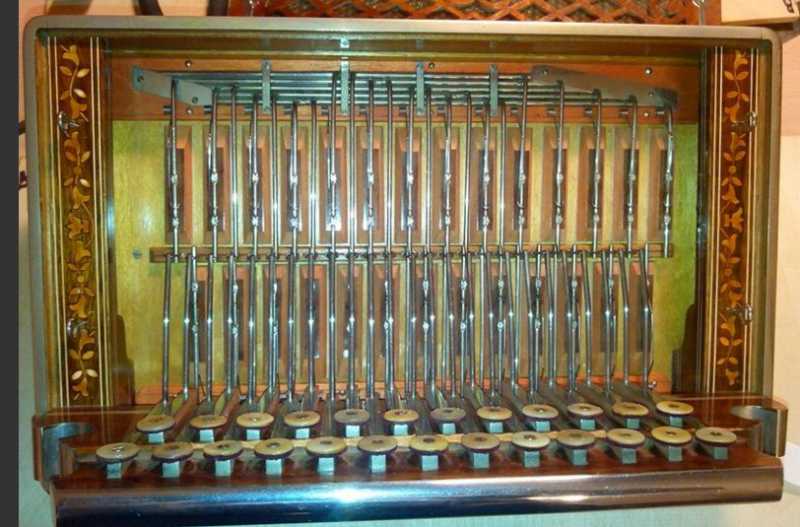

Фото одного из шедевров Дмитрия Ивановича Конькова.

Юрий 50 пишет: .....
Не всегда так. Есть т.наз. полный заём, там всё сложнее. Обратите внимание на количество клапанов на правой стороне - 13 и 14
.....

Почему всё сложней?
Обычная заёмная механика, не сложная, просто добавлено на каждую сторону по клапану.
Очень хорошо сделана.

Нарисовать схему можно, если рисовать аккуратно, то много времени надо.

Схема заемной механики:



В гармони Конькова добавлены группы планок, если правильно разглядел на фотографии, Ре и Ми (в тональности до мажор, в которой нарисована схема).
Рисовать эти добавки не стал, но ничего сложно их добавить нет.

Владимир,согласно вашей схеме получается,что на такой гармони получается всего две октавы? Так как 3 октава звучит также как и 2 октава. Но ведь это же нонсенс. И еще к Вам вопрос.В какой программе Вы рисуете такие красивые схемы?

В заемной механике к голосам первой октавы добавляются голоса второй, к голосам второй октавы добавляются голоса третьей октавы. Голоса третьей октавы работают БЕЗ ЗАЕМА.

Николай Писарцев пишет: Владимир,согласно вашей схеме получается,что на такой гармони получается всего две октавы? Так как 3 октава звучит также как и 2 октава. Но ведь это же нонсенс. И еще к Вам вопрос.В какой программе Вы рисуете такие красивые схемы?

Про октавы уже ответил Владимир Абрамов.
Рисую в простой программе Adobe ImageStyler 1.0 очень давно на ней работал, так с тех пор она у меня осталась.
Быстро, главное, и наглядно получается.
