Самодельная MIDI система для баяна или гармони

Хотелось бы понять, почему лишние миди-команды уводили плату в перезагрузку.

и только у меня, у меня единственное отличие выход миди работает но скорости 38400

А зачем так? По идее, плате должно быть все равно. Выплюнула команду и дальше пошла. Возможно, все-таки датчик умудряется создать наводки при большой частоте опроса. Чтобы это проверить, можно поробовать интенсивно поработать мехами, и посмотреть, не зависнет ли. Я так понимаю, тогда он будет "в штатном" режиме отрабатывать на каждом цикле.

А через что вы звук воспроизводите?

Моё предположение:
Ко входу и выходу последовательного порта контроллера подключена микросхема USB-Serial. На разных платах ардуино она может быть разная (CP2102, FT232, CH431). Используется для прошивки платы с компьютера и просто связи с ним.
Она подключена к входу сброса микроконтроллера через последовательно включенный конденсатор.
Это нужно чтобы автоматически сбрасывать контроллер перед перепрошивкой.
Выход последовательного порта подключен к MIDI и к этой микросхеме. Есть предположение, что при максимальной загрузке порта эта микросхема дурит и даёт импульс на сброс контроллера, а после перезагрузки это повторяется снова.

Дмитрий, если у вас есть осциллограф - посмотрите что творится на выводе RST (когда плата перезагружается). Тестер показал 5В, но это не означает, что там нет коротких выбросов до нуля.

Вопрос важный, на гармошке-то мехом активнее работать придется. Может, стоит RST замкнуть на минус?

Иван Подольский пишет: А зачем так? По идее, плате должно быть все равно. Выплюнула команду и дальше пошла. Возможно, все-таки датчик умудряется создать наводки при большой частоте опроса. Чтобы это проверить, можно поробовать интенсивно поработать мехами, и посмотреть, не зависнет ли. Я так понимаю, тогда он будет "в штатном" режиме отрабатывать на каждом цикле.

А через что вы звук воспроизводите?

блютуз модуль hc-05 не хочет работать на нестандартных скоростях , недели 2 назад я писал про переходнки преобразователи скорости ,
осциллографом ничего страшного не вижу все скрины во время моргания L, в принцыпи ничего и не меняется моргает она или нет

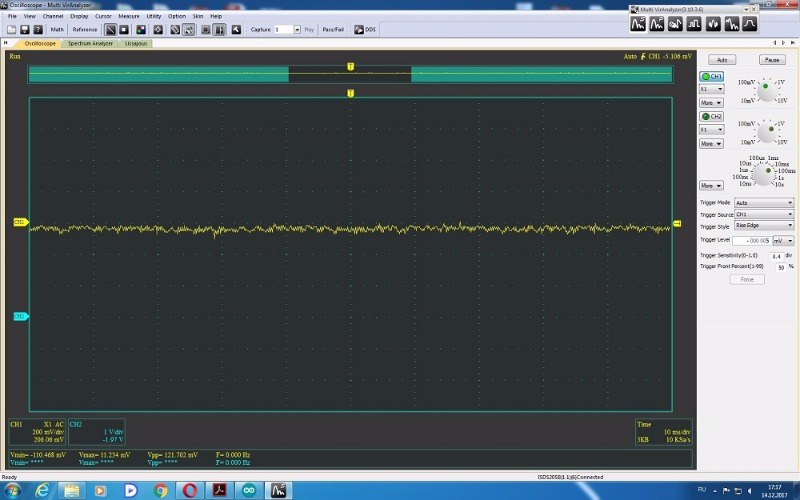

ac

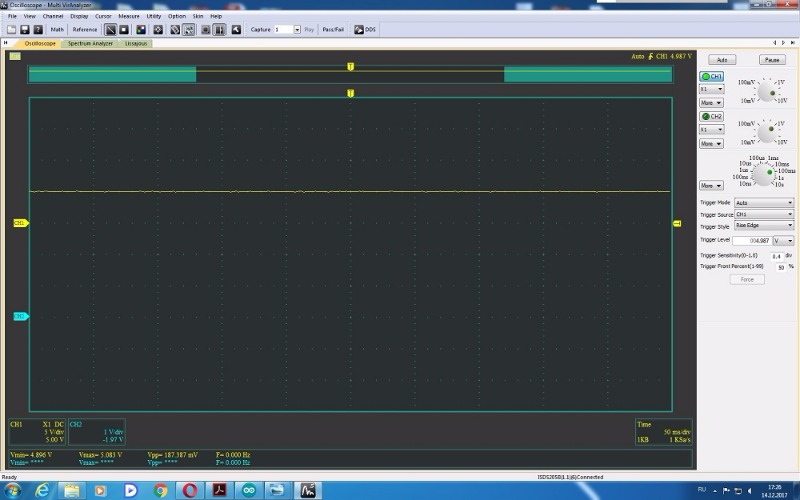

dc
