Самодельная MIDI система для баяна или гармони

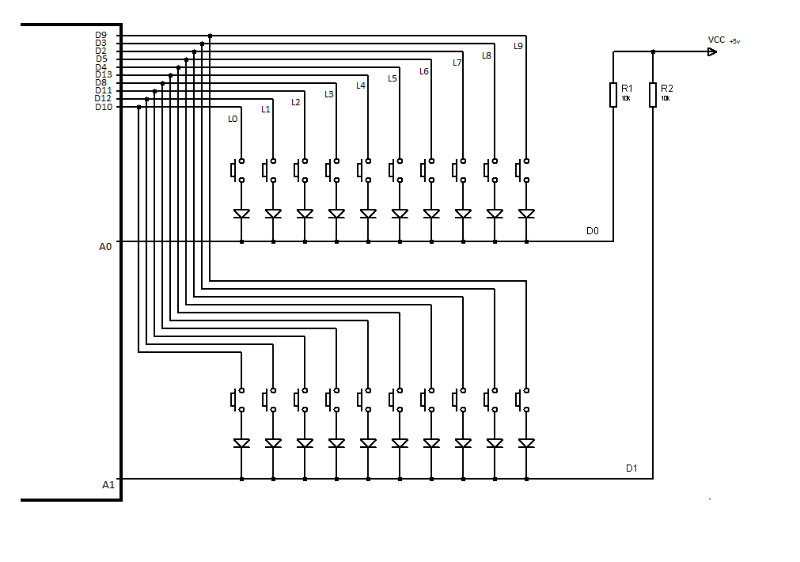

Здравствуйте мастера своего дела.Загорелся проектом, аж руки чешутся.Хочу такую же.Есть вопросы, хотя форум я весь прочитал.Но там уж больно много страниц.Я думаю мне придётся его перечитывать не раз. Похоже тема уже умирает, ни кто не заходит. Ну если кто то откликнется буду рад. Для начала вопрос правильно ли я нарисовал схему, потому, что датчиков Хола нет.Пока буду собирать механические контакты. Хотя бы испытать работает ли? Справлюсь ли? Все выводы Ардуино взяты из скетча и из файла "Как сделать миди баян"

Похоже все кто писал в теме уже сделали себе инструменты, вот и молчат ))
Олег, посмотрите схему в этом сообщении.
russian-garmon.ru/forum/obsluzhivanie-i-...moni?start=180#42768
DATA1 на этой схеме это D0 на схеме из инструкции. DATA2 это D1 и т.д
Select1 это L0, Select2 это L1 и т.д.
Работать будет немного по другому, не так как с Холлами.
Нужно переписать программу.
Для выбора линии теперь нужно выставлять 0, а не 1.
Строка 394:
if (0 == i) PORTB |= (1<<L0_PB2); // Включен L0
Заменить на
if (0 == i) PORTB &=~(1<<L0_PB2); // Включен L0
Исправить все строки с L0 по L9

Строка 745:
if (0 == i) PORTB &= ~(1<<L0_PB2); // Выключен L0
Заменить на
if (0 == i) PORTB |= (1<<L0_PB2); // Выключен L0
Исправить все строки с L0 по L9

Всё заработает, справитесь.
Если не получилось - пишите. Разберёмся.
