Самодельная MIDI система для баяна или гармони

Олег,
5 строк и 17 линий менее удобно в плане программирования. Процессор быстро работает с 8ю битами, а если их больше или меньше - обработка будет дольше.
А транзисторы для разгрузки процессора. Нано работает - не значит что это надолго. Перегруженная линия может выгореть. Внешние транзисторы выдерживают больший ток и легко меняются, даже если сгорают.

Схема делалась как универсальная, чтобы на ней можно было выполнить большинство хотелок. За основу были взят проект на нано и идеи из зарубежных проектов.

Наверное все желающие уже сделали себе миди-инструменты. А мне сейчас некогда доделать версию на меге. Давно уже хочу сделать подсветку кнопок (для синтезии и подобных программ), блок кнопок и индикации на боковую крышку, как у Бутусова.

У кого есть прошивка на гармонь ля мажор для Ардуино нано ?

Желательно прошивку на гармонь с управлением синтезатора по миди.

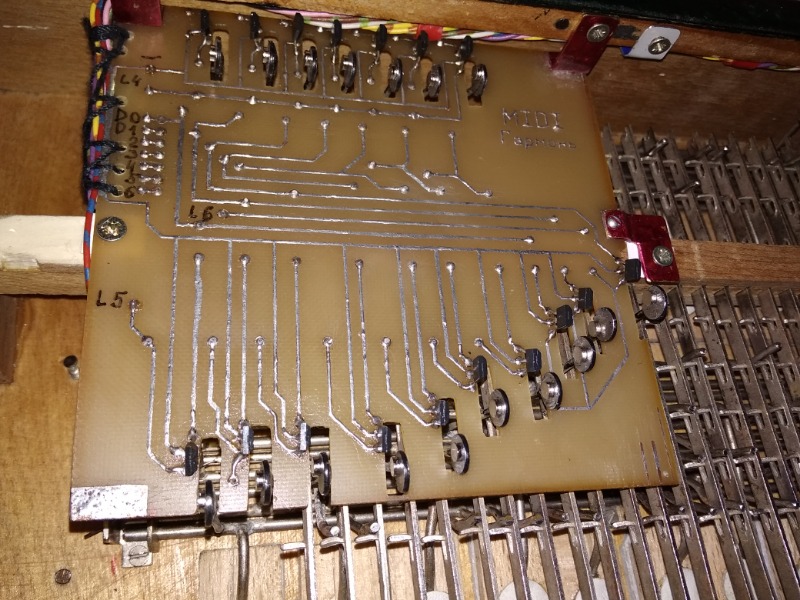

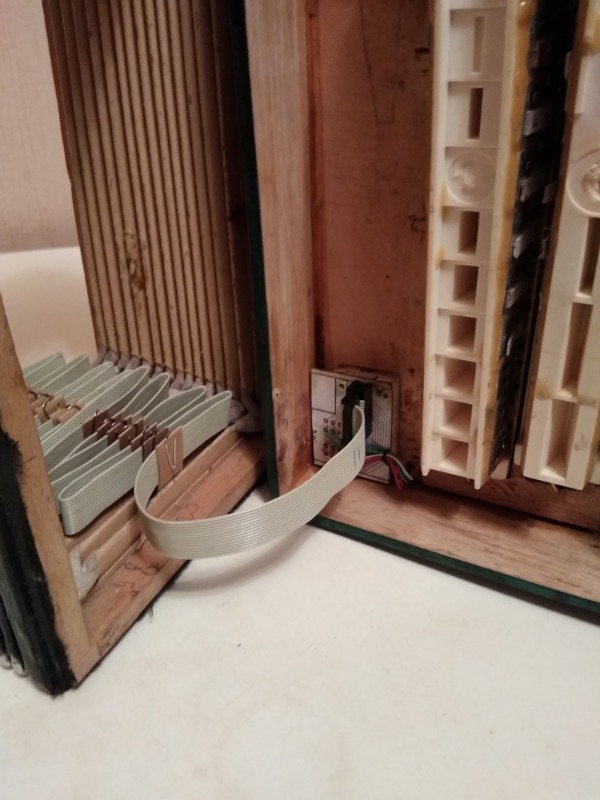

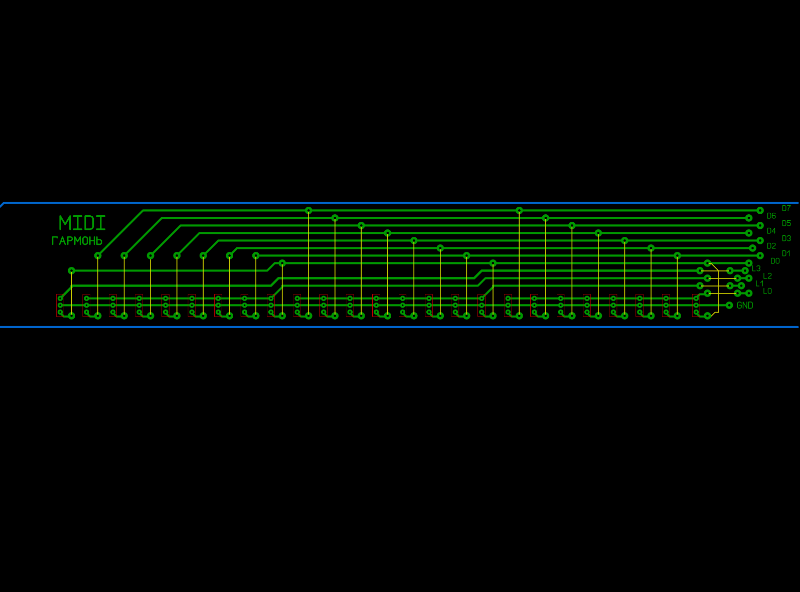

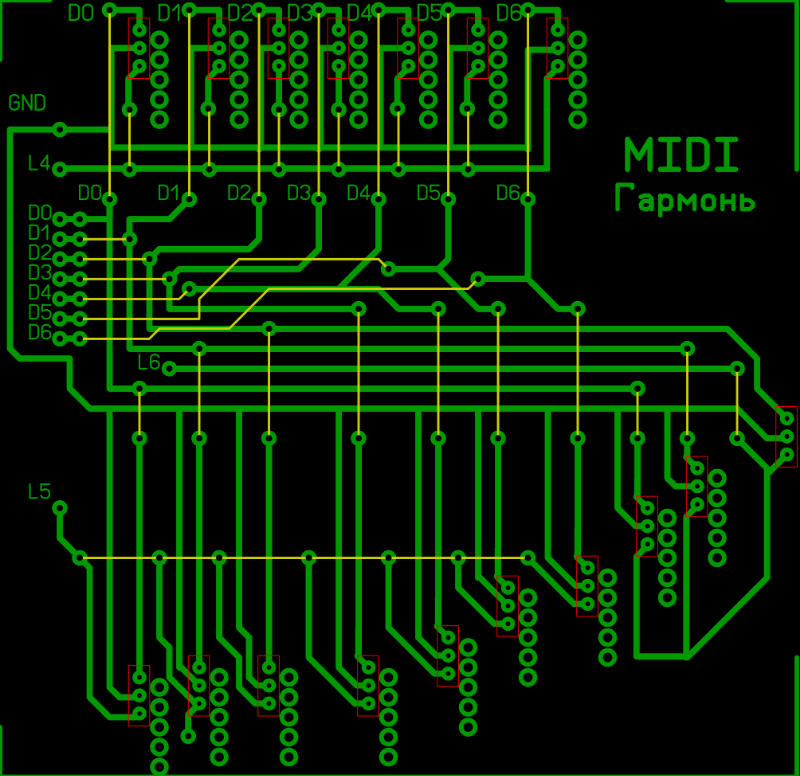

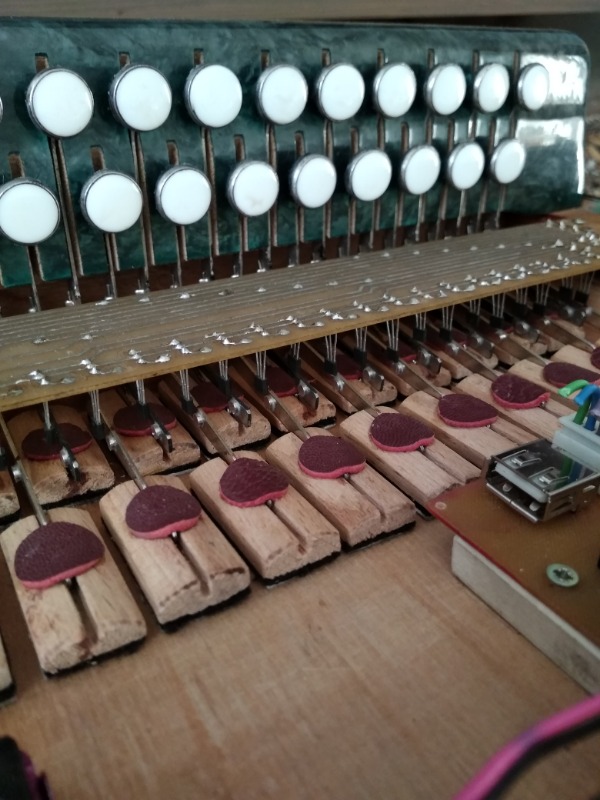

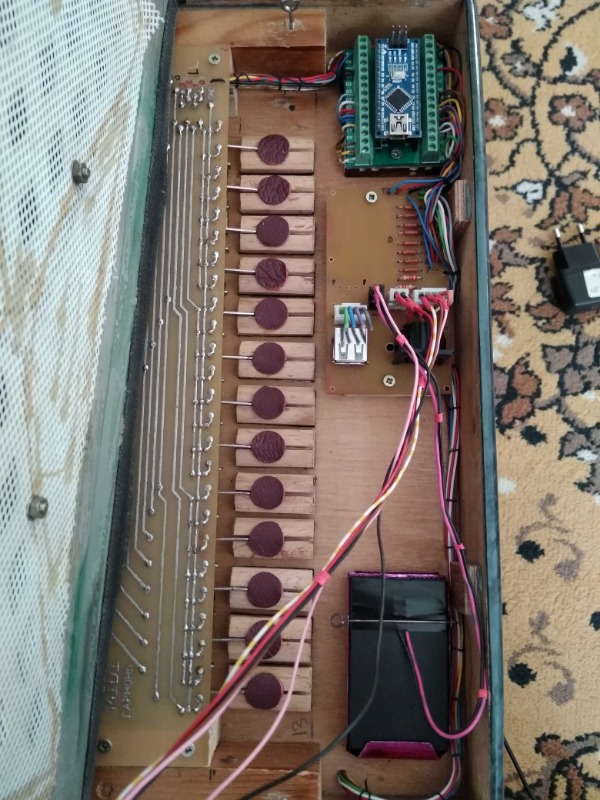

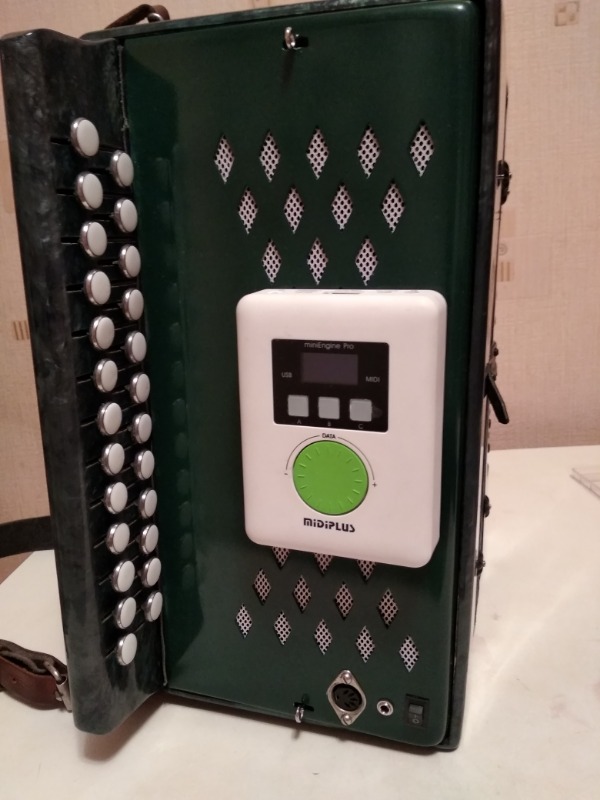

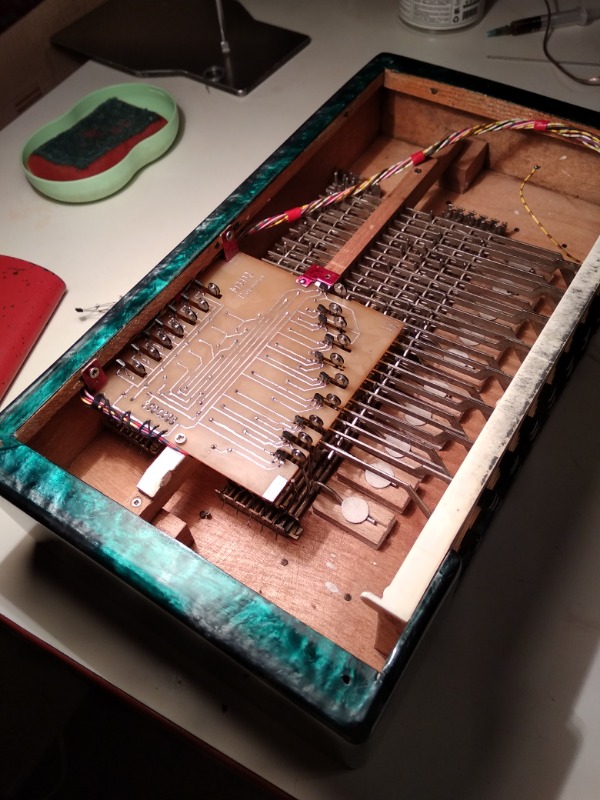

Всем привет. Я тоже не откажусь от готовой прошивки для гармони. Гармонь сделал давно, играет. При совпадении ноты на правой и левой клавиатуре звук пропадает. Об этом писали на форуме. У меня не получается изменить программу. Ноты по схеме понял как назначать. Хочется доделать. Летом других много дел, не до гармони. Выкладываю фото, может кому пригодится.

Анатолий выложи скетч, который у тебя сейчас забит. Посмотрим чего там не так. Именно этот.

Александр на счет подсветки я не понял, что и как будет подсвечиваться, тем более для Synthesia. Что это даст?
