Самодельная MIDI система для баяна или гармони

А что говорить, если ничего не знаю....Я сам все воспрошал у тех, кто поумнее-))))

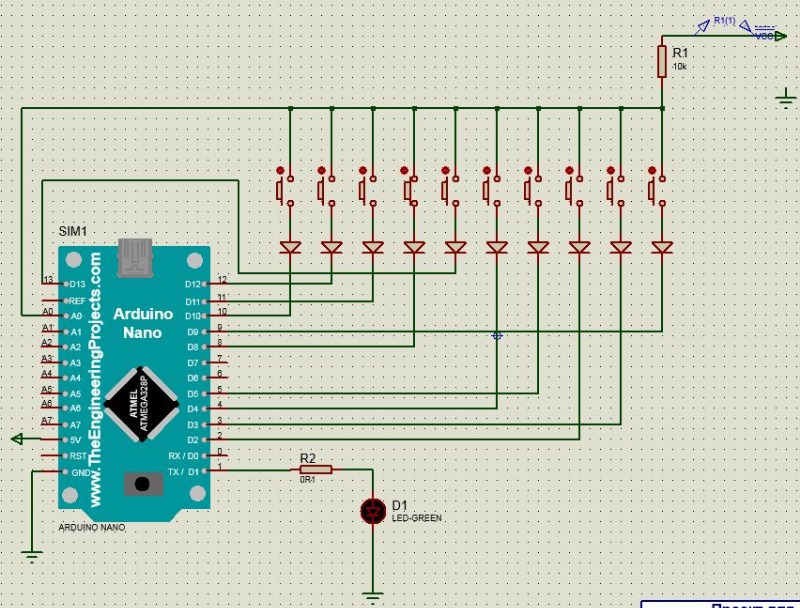

Александр спасибо большое, что откликнулись.Не ожидал, тем более ответил сам автор проекта. Ардуинка уже в пути, скоро будет(Nano). Пока собрал схему в Протеусе, эмуляция не пошла пишет Real Time Simulation failed to start(Не удалось запустить симуляцию в реальном времени).Строки которые советовали исправить, исправил, только почему то строки у меня не совпадают с вашими.У вас 394 строка у меня она 382, а 745 у меня 733. Ещё Вы писали, что работать будет по другому не так как с Холами, это из за дребезга? Вопрос, если я соберу схему с 2-3 кнопками всего, загружу скетч, заработает это. Выход я хочу сделать через USB Arduino com port потом через loopMIDI потом Serial MIDI Converter. Взято отсюда forum.amperka.ru/threads/midi-usb-клавиа...-arduino-nano.11123/ и у вас в сообщении #42958. Мне надо убедиться, что всё это работает и что я смог.Чтобы начать творить. Так как я в программировании "фонарик". Но представление немного имею, когда то баловался Бейсиком. Но это когда еще компьютер Spectrum был.

Александр. Открыл скетч миди баяна Mega. Написано "Для этой программы нужна плата MIDI Bayan Mega. Можно использовать Arduino Mega 2560,
но потребуются доработки. А что есть такая плата MIDI Bayan Mega?

Эмулятор заработал.Видно, как идет опрос клавиатуры. Теперь надо, как то сигнал вывести на com port

Олег, строки не совпадают потому что это из той прошивки, которая лежит на гитхабе. А у вас скорее всего одна из новых, опытных, с форума.
С кнопками работает по другому, потому что требуется изменить опрос кнопок. Холлы и кнопки физически по разному работают. Дребезг возможно вообще мешать не будет. Опрос у нас не очень частый, поэтому многократных срабатываний может и не быть.
Плата Bayan Mega это опытная плата, основана на Arduino Mega. На ней сразу установлен датчик давления, два канала MIDI, источник питания и зарядник для LiIon аккумулятора. Она есть в проекте на гитхабе, в папке sch. Нарисована в PCAD 2006. Но ещё раз повторю, она опытная, с глюками. Например, источник питания сделанный из powerbank (зарядка аккумуляторная для телефонов) не заработал как нужно. И резисторы подтягивающие на линии D я забыл поставить. Ну а самое главное, софт для этой платы я так и не дописал. Он сырой, тестовый. Пока некогда ей заняться.

Скетч я скачивал с ГитХаба. Сейчас ещё раз загрузил файл "bayan_nano_master",открыл листинг то же самое. Вот у Вас в последнем сообщении написано "Она есть в проекте на гитхабе, в папке sch. ", так и не разобрался как в эту папку попасть. Вы уж не обижайтесь на меня, что я туплю, мне уж 60 лет. А можно ли временно вставить в программу строки, чтобы посмотреть в мониторе порта(IDE Arduino), что выходит с пина D1/TX или с какого нибудь другого выхода. Ардуинка пришла и хочется хоть одну кнопку подцепить и посмотреть. Смотрел уроки чтение порта, вот куда надо вставить строки "serial.begin() и какая скорость и "serial.println()? Посмотрел на скетч, как будто в лес зашёл. Может какую идейку подкините. Может быть куда то светодиод подцепить? Чтобы увидеть, что сигнал выходит.
