Самодельная MIDI система для баяна или гармони

добрый день, почитал данный форум и решился сделать себе гармонь. Собрал, спаял компоненты, загрузил скеч, но что-то пошло не так ...

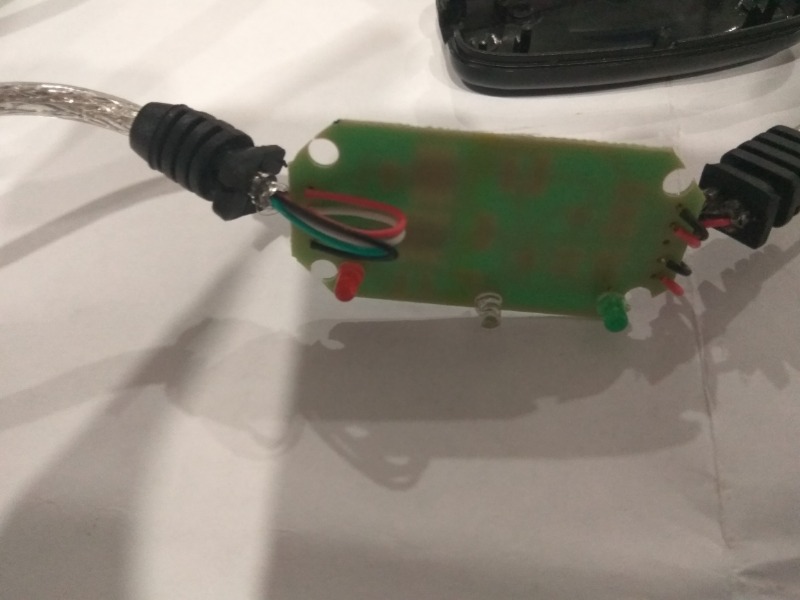

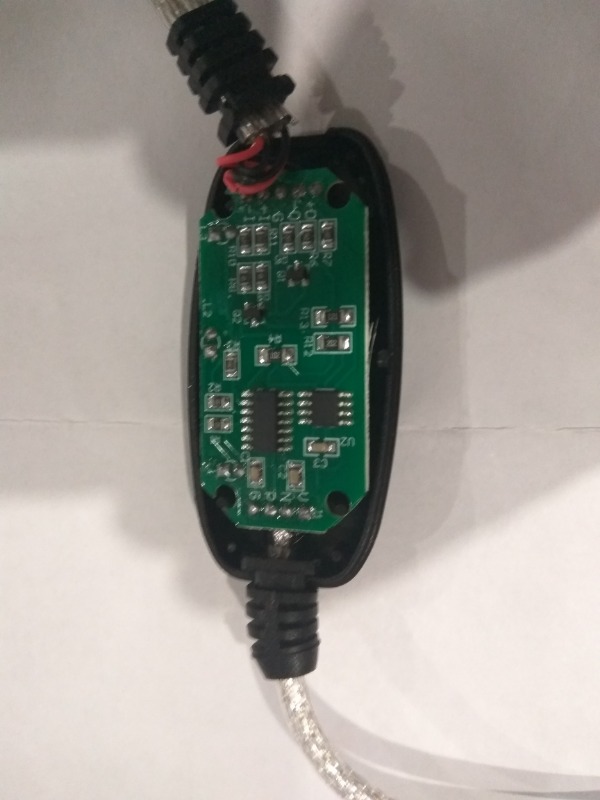

возможно у меня "неправильный" переходник MIDI-USB,но я не могу разобраться с этим. Может кто-нибудь из форумчан подскажет? фото переходника прикрепляю

Кроме того, после нескольких подключений/отключений Ардуино Нано перестала отзываться при подключении через USB к ноутбуку. Светодиод горит очень бледно. При этом при подключении к блоку питания всё ОК, светодиоды горят нормально . Может быть так что я спалил гнездо миниUSB на Ардиуно?

проблема решилась удалением диода и замыканием перемычкой контакты под него. без диода Ардуино работает. осталось решить проблему с переходником

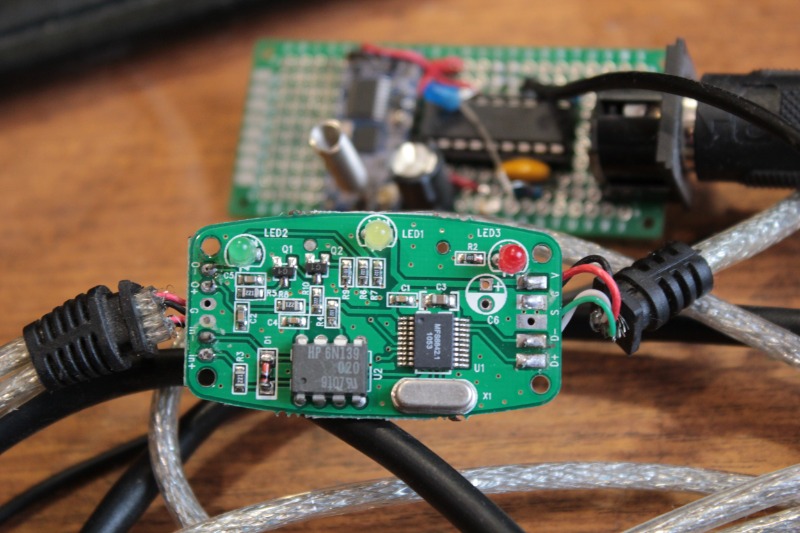

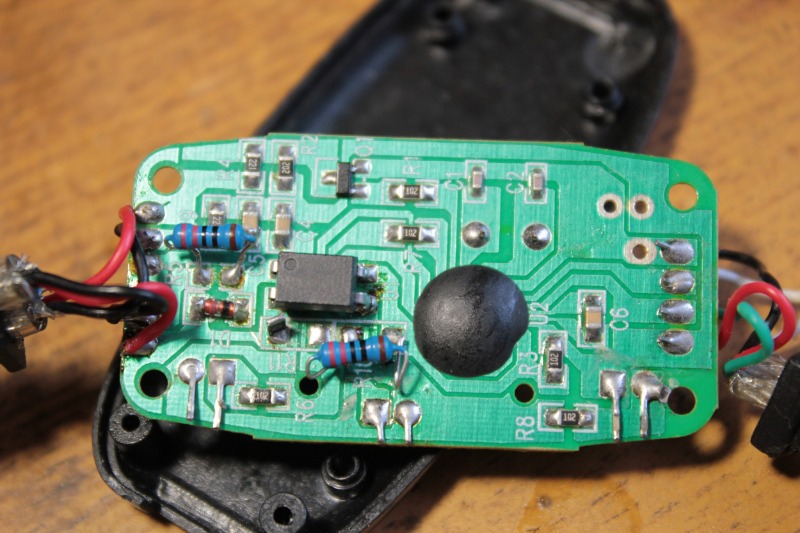

Ильдар в начале темы было про переходник, в моем что заказывал из китая допаял оптрон, а что пришел из англии вместе с кетроном работает нормально без переделок.

а этот из UK

Ильдар пишет: проблема решилась удалением диода и замыканием перемычкой контакты под него. без диода Ардуино работает. осталось решить проблему с переходником

Простите удалили какой диод, спрашиваю потому а вдруг и у меня будет такая ситуация.

Александр, диод с обратной стороны платы под гнездом USB. вот тут можно посмотреть: arduinoplus.ru/kak-pochinit-sgorevshij-arduino-nano-uno-mega/
