Самодельная MIDI система для баяна или гармони

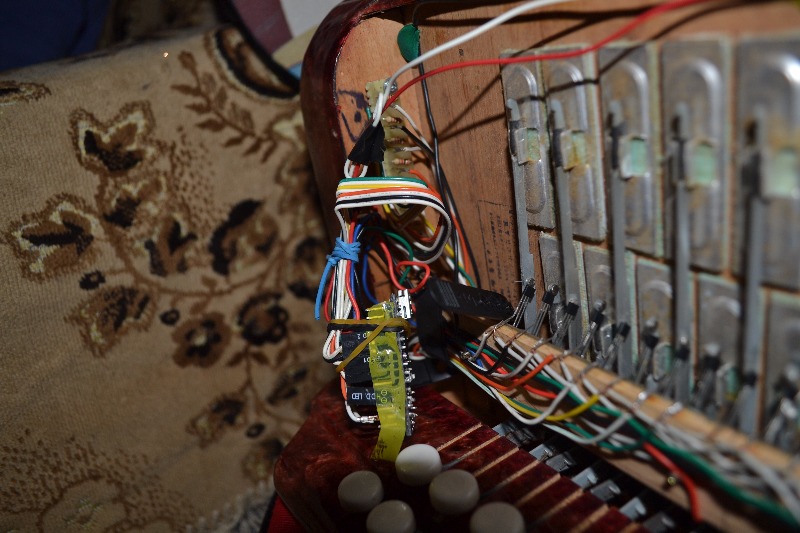

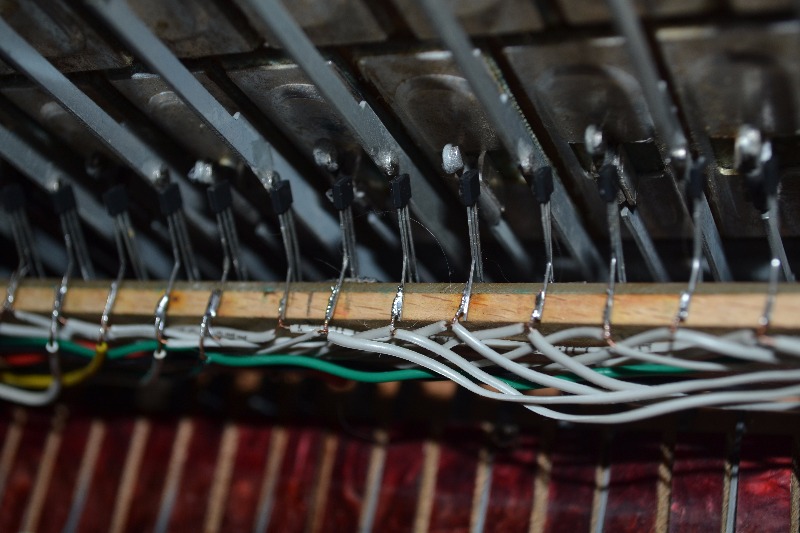

Датчики для дальних и ближних клапанов расположил в один ряд. Просто так казалось удобнее собирать, но есть минус, нужна очень точная подгонка по месту, бывали ложные срабатывания соседних датчиков.

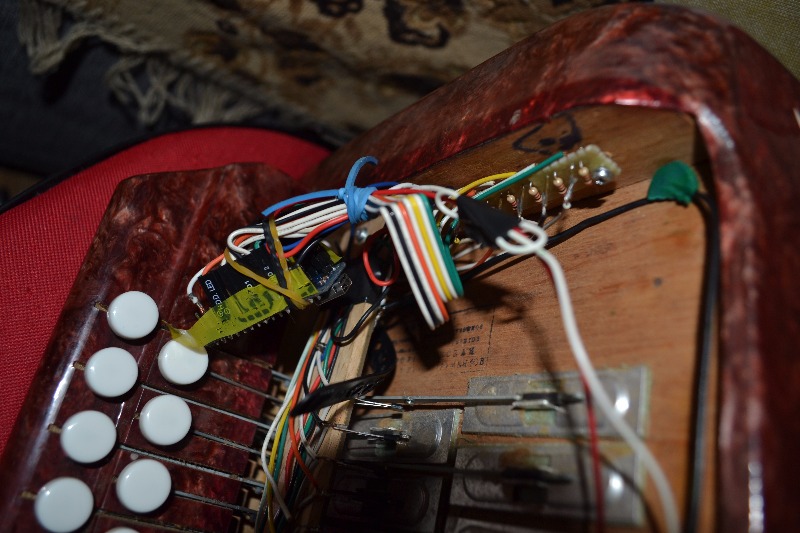

Сама плата ардуино пока висит на проводах (пока не закрепил))))

Жалко конечно, что на вопросы в этой теме не отвечают. Методом "тыка" далеко не уйдешь.

Максимий, отвечаем, только не сразу. Не каждый день удаётся до компа добраться.

>>1. Какая нога датчика соответствует схеме Александра?

Берём датчик цифрами к себе, ногами вниз. Слева направо будут 1,2,3. Обратите внимание, на моей схеме нарисованы "скосы" на датчиках (вертикальные полосы слева и справа прямоугольника).


>>2. На схеме имеем матрицу из датчиков холла с координатами Ln-Dn. Имеет ли значение физическая привязка датчика к клапану? Или располагаем как удобно, потом программно задается нота для каждого?

Верно. Привязка абсолютно не важна. Делайте так, чтобы не запутаться где какой датчик. А соответствие датчиков кнопкам и каналам потом зададите в матрицах.

Максимй пишет: Жалко конечно, что на вопросы в этой теме не отвечают. Методом "тыка" далеко не уйдешь.

Вообще на любую радиодеталь в интернете можно найти спецификацию (data sheet), просто вбиваете в поиск наименование – вуаля! И никакого метода тыка.

Максимй пишет: Жалко конечно, что на вопросы в этой теме не отвечают. Методом "тыка" далеко не уйдешь.

На 10й странице у Воронина есть вложение со схемой датчика. Прочтите внимательно весь форум, я потерял много времени из- за своей невнимательности

Максим, если вы качали архив с openmidi.ru, то там в папке parts лежат даташиты на датчик Холла и датчик давления. Ничего искать не нужно.
