Самодельная MIDI система для баяна или гармони

Больше
1 нед. 4 дн. назад #42843 от Александр
Александр ответил в теме Самодельная MIDI система для баяна или гармони
Отличная работа, Константин.
Чтобы всё выглядело красивей, нужно на каждое соединение где есть пайка (провод-провод, провод-разъём и провод-датчик) надеть термоусадочную трубку или обычную трубку-кембрик.
А потом все провода подвязать друг к другу. У вас уже это сделано в нескольких местах изолентой. Но лучше всего это делать нитками (НЕ синтетикой), они не расклеиваются.

По поводу кнопок:
У нас есть 3 канала мелодия, бас, аккорд.
А ещё есть 3 канала под вторые инструменты. Их мы и повесим на бочку, рабочий, тарелку. При этом потеряется возможность звучать двумя инструментами при нажатии одной кнопки.

Например, двойная педаль и подбородок будут на линии L6 и битах D5,D6,D7.
Матрица chan будет выглядеть так:

// D0, D1, D2, D3, D4, D5, D6 , D7
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L0
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L1
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L2
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L3
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L4
{0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03}, // Для L5
{0x03,0x03,0x03,0x03,0x03,0x04,0x05,0x06}, // Для L6
{0x11,0x22,0x11,0x22,0x11,0x22,0x11,0x22}, // Для L7
{0x11,0x22,0x11,0x22,0x11,0x22,0x11,0x22}, // Для L8
{0x11,0x22,0x11,0x22,0x11,0x22,0x11,0x22}, // Для L9

Чтобы не терять возможность играть двойными инструментами нужно дописать программу.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
1 нед. 3 дн. назад #42844 от Максимй
Максимй ответил в теме Самодельная MIDI система для баяна или гармони
Прошу прощения за глупые вопросы. В электронике ни бум-бум. Пришли все необходимые детали, остались только магниты.
Есть несколько практических вопросов:

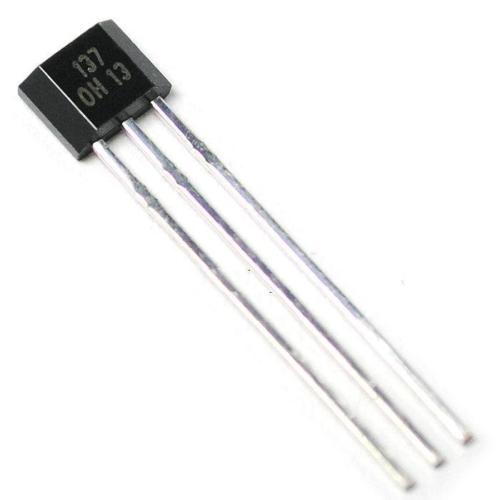

1. Какая нога датчика соответствует схеме Алекстандра?

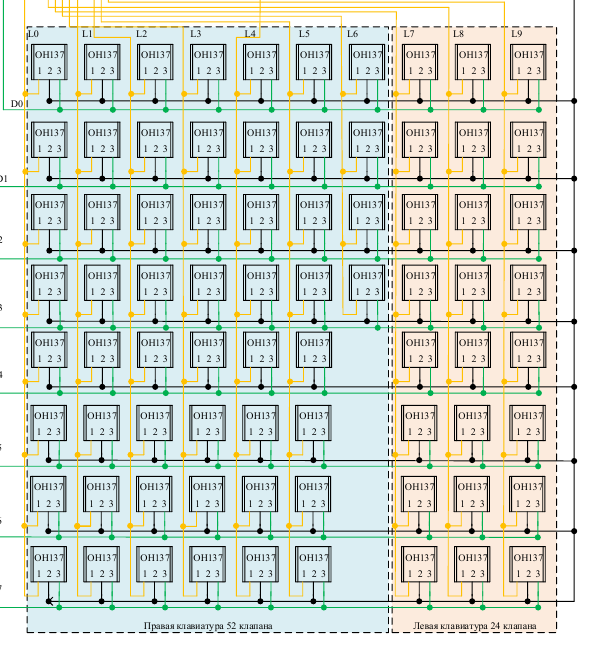

2. На схеме имеем матрицу из датчиков холла с координатами Ln-Dn. Имеет ли значение физическая привязка датчика к клапану? Или располагаем как удобно, потом программно задается нота для каждого?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
1 нед. 3 дн. назад #42845 от Дмитрий
Дмитрий ответил в теме Самодельная MIDI система для баяна или гармони

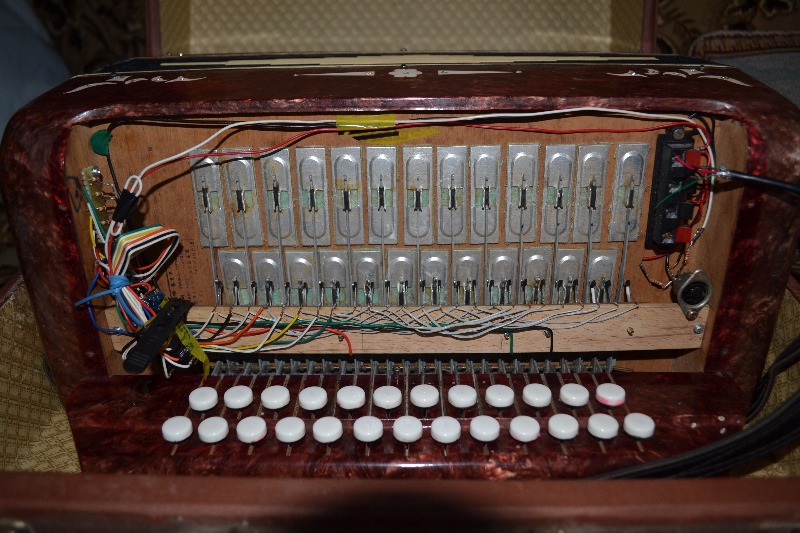

Огромное спасибо Александру! Собрал правую сторону. Отлично работает через компьютер. Осталось собрать левую и поставить датчик давления. Встала необходимость докупить миди модуль , а то идет задержка через переходник. Но и так уже полный восторг!
Вложения:
Спасибо сказали: Иван Подольский

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
1 нед. 3 дн. назад - 1 нед. 3 дн. назад #42847 от Иван Подольский
Иван Подольский ответил в теме Самодельная MIDI система для баяна или гармони

Дмитрий пишет: Огромное спасибо Александру! Собрал правую сторону.

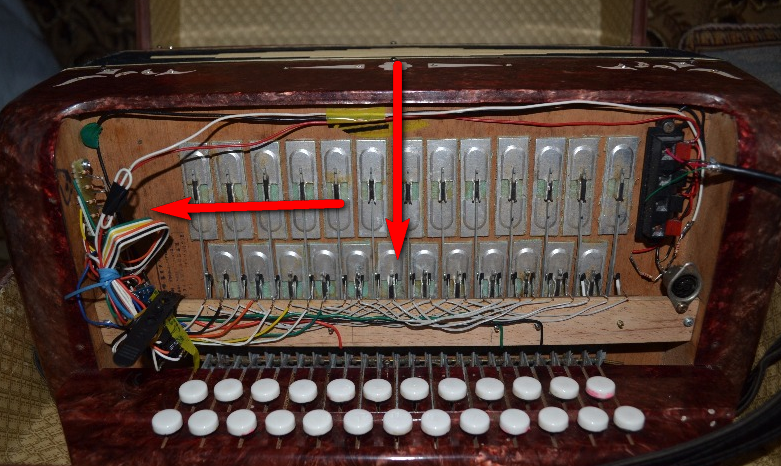

О, я тоже планирую гармонь, баянов нема. А где у вас датчики для дальнего (верхнего по фото) ряда клапанов? И куда ардуину прикрутили?
