Самодельная MIDI система для баяна или гармони

Максимий. А не у кого пока нет результатов установки датчика. Мы ждем когда вы сделаете и выложите видео.

Андрей Воронин пишет: Максимий. А не у кого пока нет результатов установки датчика. Мы ждем когда вы сделаете и выложите видео.

Я еще только заказал детали на Aliexpess.
У Александра датчик установлен, он фотографии выкладывал.
Александр, сыграйте что-нибудь на камеру и поделитесь пожалуйста.

Если погуглите "DIY MIDI Accordion Demo - Stolen Moments (by Oliver Nelson) Brendan Vavra", на ютубе есть ролик иностранного дядьки, который сделал такое. Звучит вполне адекватно.

Вот, я это сделал. Видео как работает датчик давления.
Как это выглядит на звуковом модуле и на синтезаторе.


С синтезатором явно есть проблемы. Возможно слишком часто шлю команды и он просто не успевает их обрабатывать. Щелчки какие-то при изменении громкости.

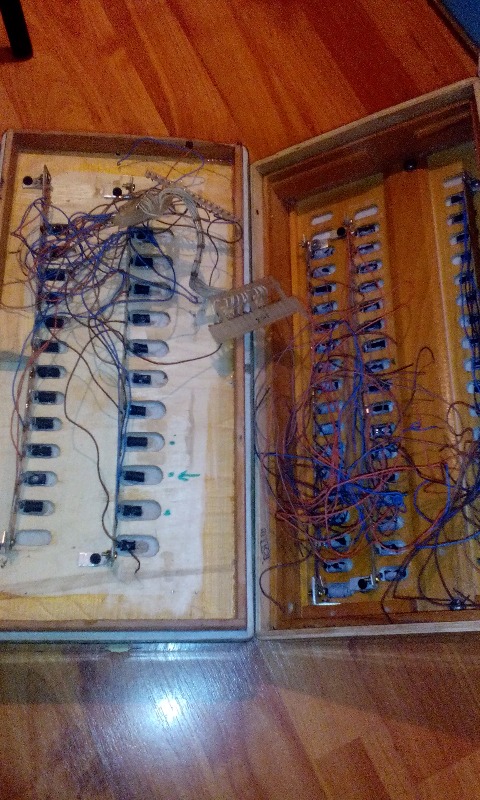

Вышел на финиш, все датчики установил и проверил, возни было много. Вышло не очень красиво, но работает.Мех и резонаторы выкинул, т.к. баян нормальный у меня есть, а Этюд не жалко, он свое пожил. Басовый резонатор пришлось разбить молотком, он был приклеен и пройтись потом ленточной шлифмашинкой. Но пойти дальше уже не в моих силах. На следующей неделе в распайке к процессору и прошивке мне поможет мой друг - реальный мастер.Тем не менее, собираюсь паниковать, тупить и просить советов. Фото полуготовности прилогается, а нужно мне это все все для этого прожекта.youtu.be/OZ6lAMKrqKU

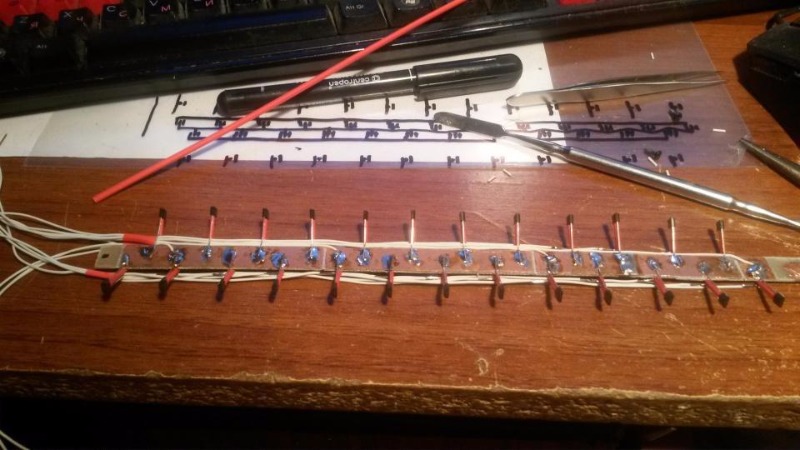

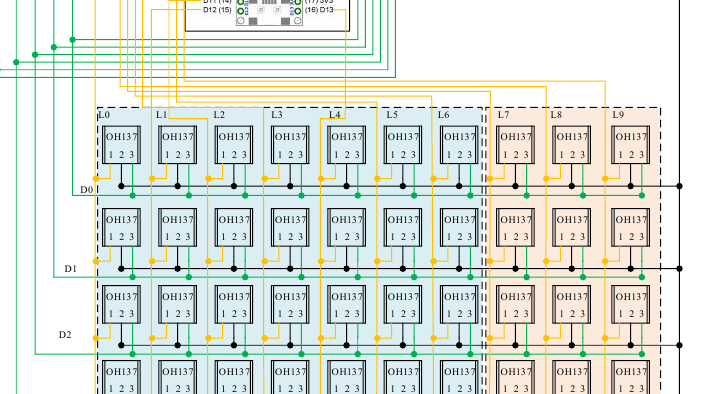

Александр, не могли бы вы рассказать принцип, по которому припаяны датчики холла на плате в гармони? Какая из линий на схеме соответствует дорожке платы? Так же непонятно как сгруппирован датчики - на плате видны разрезы в проводящем слое.
Прошу прощения за глупые вопросы, с электроникой не знаком.





Еще, если не трудно, сделайте фото левой (басовой) части гармони.
